Как проверить, правильно ли работает быстрый разъем для автомобильного кондиционера?

Чтобы проверить, есть ли быстрый разъем для автомобильного кондиционера работает правильно, осмотрите его на предмет физических повреждений, убедитесь, что фиксирующий зажим полностью посажен, убедитесь в отсутствии утечки хладагента и проверьте правильность зацепления и разъединения разъема. . Быстроразъемные соединения в автомобильных системах переменного тока соединяют линии хладагента на стороне высокого и низкого давления с компрессором, конденсатором и испарителем без необходимости использования резьбовых фитингов. Неисправный разъем может привести к потере хладагента, отказу системы переменного тока или, в тяжелых случаях, к опасному выбросу хладагента под высоким давлением. Большинство проверок можно выполнить с помощью основных инструментов, детектора утечек хладагента и набора манометров для коллектора, и их следует выполнять всякий раз, когда в системе переменного тока наблюдается снижение эффективности охлаждения, необычные шумы или видимые признаки загрязнения масла вблизи фитингов.

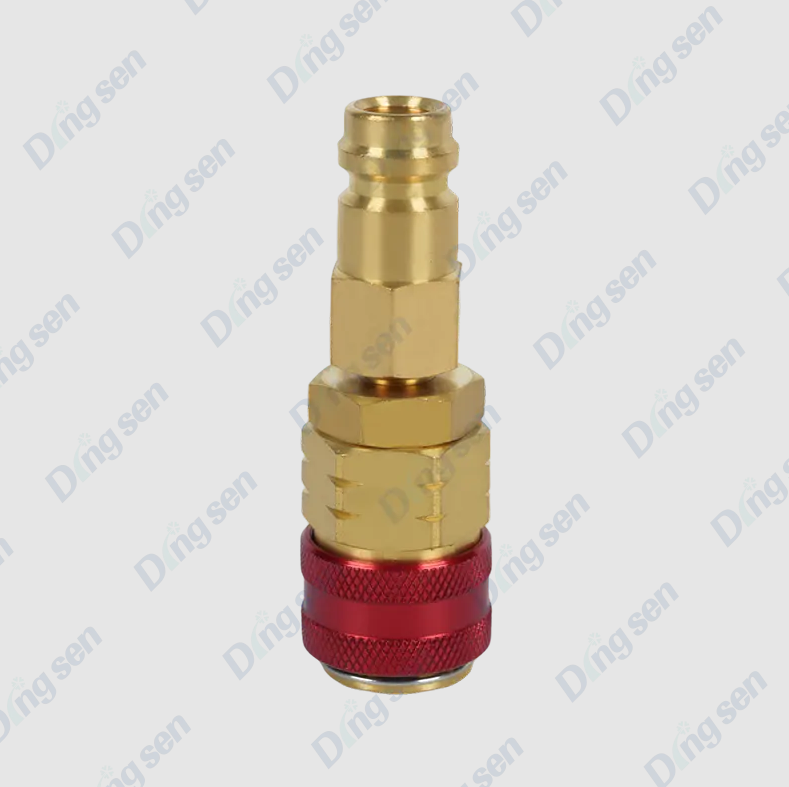

Как работают быстрые соединители переменного тока и где они выходят из строя

В автомобильных быстроразъемных разъемах переменного тока используется подпружиненный внутренний клапан и внешнее стопорное кольцо или зажим для создания герметичного соединения между линиями хладагента, рассчитанного на давление. Когда штуцер с наружной резьбой вставляется в корпус с внутренней резьбой, он сжимает внутренний клапан типа Шредера, позволяя хладагенту течь. Стопорный зажим защелкивается в пазе, чтобы предотвратить случайное отсоединение под давлением — обычно 15–30 бар на стороне высокого давления и 2–5 бар на стороне низкого давления. стандартной системы R-134a или R-1234yf.

Наиболее распространенными точками отказа являются:

• Деградация уплотнительного кольца — внутреннее уплотнительное кольцо со временем затвердевает, трескается или разбухает, позволяя хладагенту просачиваться через уплотнение.
• Повреждение или потеря стопорного зажима — отсутствующий, погнутый или треснутый зажим позволяет разъему частично отсоединиться под давлением в системе.
• Растрескивание или деформация кузова — Физическое воздействие, чрезмерная затяжка во время установки или длительное термоциклирование могут привести к растрескиванию корпуса разъема.
• Внутренняя неисправность клапана — застрявший или подвергшийся коррозии внутренний клапан может не открыться полностью, ограничивая поток хладагента и снижая производительность переменного тока, даже если разъем внешне кажется неповрежденным.
• Загрязнение — попадание грязи, мусора или влаги через отсоединенный фитинг может привести к повреждению седла клапана и уплотнительных поверхностей уплотнительного кольца.


Меры предосторожности перед проверкой быстроразъемных разъемов переменного тока

Системы хладагента кондиционера работают под значительным давлением и содержат химические вещества, которые при внезапном выбросе могут вызвать обморожение, травму глаз или удушье. Прежде чем приступить к любой проверке или практическому тестированию, соблюдайте следующие меры предосторожности:

• Надевайте защитные очки и изолирующие перчатки. всегда при работе вблизи линий хладагента, находящихся под давлением.
• Никогда не отсоединяйте быстроразъемный разъем, пока система находится под давлением. . Всегда извлекайте хладагент, используя сертифицированное оборудование для сбора, прежде чем отсоединять какой-либо разъем.
• Работа в хорошо проветриваемое помещение . Пары хладагента тяжелее воздуха и вытесняют кислород на уровне пола.
• Дайте двигателю и системе переменного тока охладить не менее 15–20 минут после работы, прежде чем прикасаться к разъемам рядом с компрессором или конденсатором, где температура может превышать 80°C.
• Обратите внимание, что R-1234yf легко воспламеняется (классификация A2L). . При проверке систем, заправленных этим хладагентом, держите источники воспламенения вдали от рабочей зоны.

Пошаговый визуальный и физический осмотр

Прежде чем использовать какие-либо диагностические инструменты, начните с тщательного визуального и ручного осмотра. Этот шаг выявляет большинство очевидных неисправностей разъемов и занимает менее пяти минут на каждый разъем.

Проверьте наличие масляных пятен вокруг разъема

В системах хладагента для смазки компрессора используется масло PAG или POE. Когда хладагент протекает через уплотнение соединителя, он уносит с собой компрессорное масло, оставляя темный жирный налет или маслянистая пленка вокруг корпуса соединителя и на близлежащих поверхностях шлангов или труб. Даже небольшое масляное пятно размером с монету является надежным индикатором неисправности уплотнения. Проверьте корпус соединителя и радиус 10–15 см вокруг шланга и области кронштейна.

Осмотрите фиксирующий зажим

• Подтвердите стопорный зажим (стопорное кольцо) имеется и полностью вставлен в паз вокруг корпуса разъема. Правильно установленный зажим должен располагаться заподлицо с поверхностью разъема или слегка выступать за него, а не под углом, не вставлен частично или отсутствует.
• Ищите трещины, деформация или изменение цвета в клипе. Пластиковые зажимы, подвергшиеся длительному воздействию тепла (обычно вблизи компрессора), становятся хрупкими и могут сломаться, даже если кажутся визуально неповрежденными.
• Аккуратно попытайтесь раздвиньте разъем в осевом направлении вручную не выпуская клип. Правильно зафиксированный разъем должен показывать нулевое осевое перемещение . Любой заметный зазор, открывающийся под действием ручного усилия, указывает на то, что зажим не входит в фиксирующий паз должным образом.

Осмотрите корпус разъема

• Осмотрите всю внешнюю поверхность на наличие трещины, сколы или белесые следы напряжений в пластиковом корпусе. Особое внимание обратите на область сразу за стопорной канавкой, которая испытывает наибольшую растягивающую нагрузку при повышении давления.
• Проверьте металлические разъемы на наличие коррозия, точечная коррозия или повреждение резьбы на лицах сидящих.
• Убедитесь, что разъем полностью сидящий — штуцер с наружной резьбой должен быть вставлен до точки защелкивания фиксирующего зажима, без видимого зазора между торцами корпуса с охватывающей и охватываемой резьбой. Не полностью вставленный разъем является очень распространенной причиной медленной потери хладагента.

Методы обнаружения утечек хладагента

Сам по себе визуальный осмотр не может подтвердить, что разъем герметичен при рабочем давлении. Используйте один или несколько из следующих методов обнаружения, чтобы подтвердить целостность пломбы.

Электронный детектор утечек

Электронный детектор утечек хладагента — это самый быстрый и чувствительный метод обнаружения утечек в разъемах. Детекторы с подогреваемыми диодами могут определять концентрацию хладагента даже ниже 5 ppm (частей на миллион) , что значительно ниже порога, определяемого любым другим нелабораторным методом. При работающей системе переменного тока и полном давлении:

• Медленно перемещайте зонд детектора по всей окружности разъема на расстояние 5–10 мм с поверхности.
• Проверьте нижнюю часть разъема — пары хладагента плотнее воздуха и скапливаются в самой нижней точке рядом с источником утечки.
• Звуковой сигнал или мигающий светодиод указывают на наличие хладагента. Подтвердите alarm triggers at the connector body itself , а не от ближайшего фитинга или соединения шланга, прежде чем сделать вывод, что источником является разъем.

Проверка УФ-флуоресцентных красителей

Многие автомобильные системы переменного тока предварительно заправлены УФ-флуоресцентным красителем, или краситель можно впрыскивать с помощью комплекта инжектора красителя. Под УФ-лампой (черный свет) вытекший краситель флуоресцирует ярко-желто-зеленым цветом, точно отмечая место утечки на поверхности разъема. Этот метод особенно полезен для подтверждение того, какая конкретная точка разъема протекает — гнездо уплотнительного кольца, шов корпуса или зона стопорного зажима.

Наблюдение за манометрическим давлением в коллекторе

Подсоедините набор манометров к сервисным портам и запишите давление в системе при выключенном двигателе и системе при температуре окружающей среды. В качестве общего справочника по правильно функционирующей системе R-134a на Температура окружающей среды 21°C статическое давление должно составлять примерно 5–6 бар как на высокой, так и на низкой стороне. . Если наблюдаемое давление значительно ниже этого значения и система в последнее время не обслуживалась, это указывает на потерю хладагента через негерметичный соединитель или где-либо еще в системе. Следите за манометром на предмет 5–10 минут — Падение показаний давления подтверждает наличие активной утечки.

Тестирование функции зацепления и освобождения разъема

Разъем, который физически неповреждён, но неправильно зацепляется или разъединяется, либо не сможет удерживать давление, либо создаст трудности во время обслуживания. Тестируйте функцию включения и разблокировки только после безопасного сброса давления в системе и восстановления хладагента.

1. Тестовое взаимодействие — вставляйте штуцер с наружной резьбой в охватывающий корпус до тех пор, пока не почувствуете или не услышите отчетливый щелчок фиксирующего зажима. Щелчок должен быть позитивным и четким. Мягкое, нечеткое зацепление указывает на то, что зажим не входит в паз, а это означает, что разъем не будет надежно удерживать давление в системе.
2. Подтвердить полную посадку - после зацепления визуально убедитесь, что охватываемый фитинг находится на одном уровне с охватывающей поверхностью корпуса или слегка утоплен в нее. Любой видимый зазор между двумя сопрягаемыми поверхностями указывает на неполную вставку.
3. Испытание осевого удержания — приложите сильное ручное усилие в осевом направлении с обеих сторон подсоединенного фитинга. Никакого разделения или движения не должно происходить. пока клип включен. Движение указывает на износ геометрии замка.
4. Тестовый выпуск — используйте инструмент для разблокировки или нажмите на фиксаторы, предназначенные для конкретного типа разъема. Разъем должен плавно и полностью отсоединяться при умеренном усилии рукой. Чрезмерное усилие, необходимое для освобождения, может указывать на вздутие уплотнительного кольца, загрязнение или деформацию отверстия в корпусе.
5. Осмотрите уплотнительное кольцо после разборки. — После отделения осмотрите уплотнительное кольцо на фитинге с наружной резьбой на предмет затвердевания, трещин, плоских пятен или повреждений, вызванных экструзией. Здоровое уплотнительное кольцо должно быть эластичный, равномерно круглый, без поверхностных дефектов . Перед повторной сборкой замените любое уплотнительное кольцо, которое не прошло проверку.

Диагностическая сводка: симптомы, вероятные причины и действия

Когда следует заменять, а не обслуживать быстрый разъем переменного тока

Некоторые неисправности разъема можно устранить путем замены уплотнительного кольца и повторной установки фитинга. Другие требуют полной замены разъема. Замените весь узел разъема, а не только уплотнительное кольцо, в следующих случаях:

• Любая трещина в корпусе разъема — треснутые пластиковые или металлические корпуса не могут надежно удерживать давление хладагента и должны быть немедленно заменены.
• Износ или деформация фиксирующей канавки - если зажим больше не защелкивается или охватываемый фитинг перемещается в осевом направлении при блокировке, геометрия корпуса выходит за пределы допустимых пределов.
• Продолжающаяся утечка после замены уплотнительного кольца — если новое уплотнительное кольцо подходящего размера по-прежнему протекает, значит, уплотняющая поверхность внутри отверстия соединителя повреждена или подверглась коррозии и не обеспечивает герметичность уплотнительного кольца.
• Возраст разъема более 10 лет или 150 000 км. — Пластиковые корпуса соединителей и внутренние пружины клапанов со временем изнашиваются, независимо от их внешнего вида. В автомобилях с большим пробегом упреждающая замена во время капитального ремонта кондиционера (замена компрессора или испарителя) является экономически эффективным профилактическим обслуживанием.

При сборке любого быстроразъёмного соединителя переменного тока всегда устанавливайте новые уплотнительные кольца, смазанные чистым, совместимым с системой маслом PAG или POE. Никогда не используйте повторно уплотнительное кольцо, находившееся под давлением в системе. , даже если оно выглядит неповрежденным — компрессия от предыдущей посадки означает, что оно не будет так надежно герметизироваться, как новое кольцо.
