Что такое трехходовой клапан кондиционера?

Ан трехходовой клапан кондиционера , также известный как трехходовой реверсивный клапан или трехходовой распределительный клапан, является ключевым компонентом управления в системе кондиционирования воздуха. Он используется для изменения направления потока хладагента или охлажденной/горячей воды в трубопроводе, реализуя функции охлаждения, нагрева или распределения охлажденной/горячей воды в системе.

Трехходовой клапан обычно состоит из корпуса клапана, сердечника клапана и привода. В зависимости от пути прохождения жидкости его можно разделить на прямоточный тип и тип пропорционального распределения. В современных системах центрального кондиционирования, фанкойлах и системах напольного отопления трехходовые клапаны часто используются в сочетании с электрическими приводами или термостатами для достижения автоматического управления и энергосбережения.

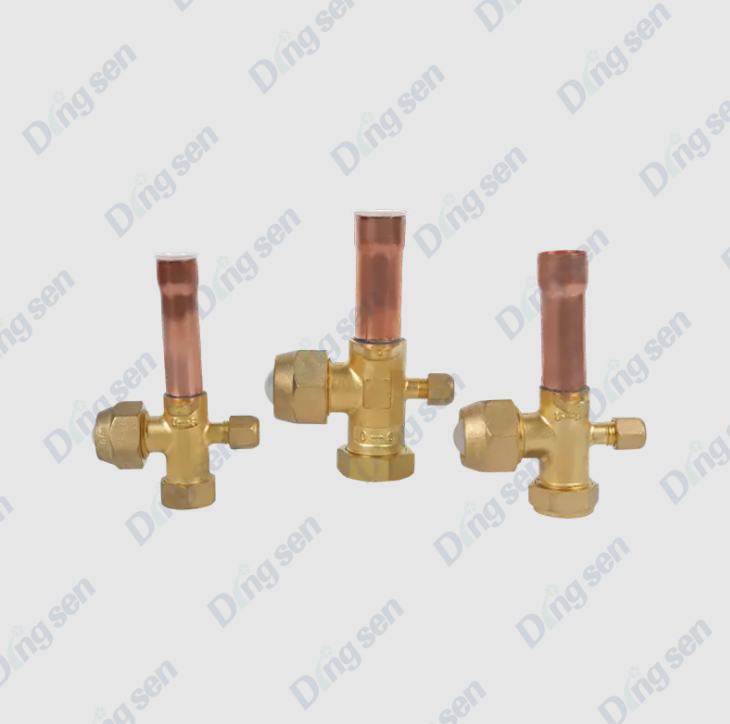

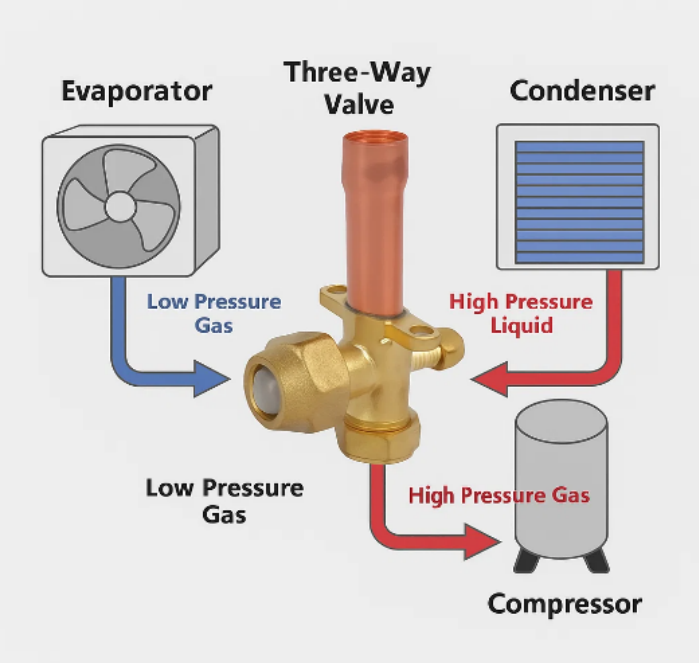

В чем заключается принцип работы трехходовой клапан кондиционера ?

Ан трехходовой клапан кондиционера , также известный как трехходовой распределительный клапан или трехходовой реверсивный клапан, в основном используется для регулирования направления потока хладагента или охлажденной/горячей воды в системе кондиционирования воздуха, обеспечивая переключение между функциями охлаждения и нагрева или распределение охлажденной/горячей воды. Его принцип работы в основном основан на движении сердечника клапана внутри корпуса клапана для изменения пути жидкости.

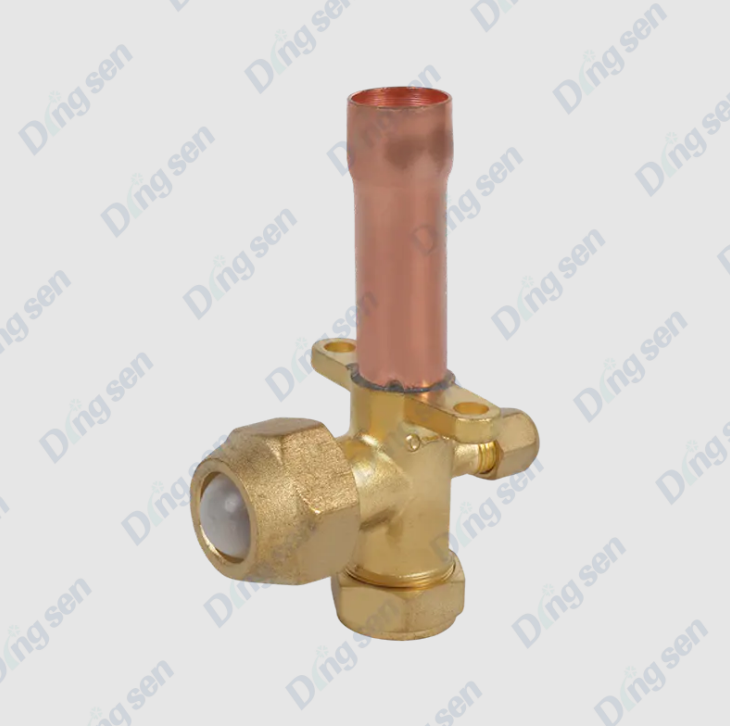

1. Структурная композиция

Трехходовой клапан в основном состоит из следующих частей:

• Корпус клапана: Обычно изготавливается из меди, латуни или нержавеющей стали, с тремя соединительными портами: одним входом (обычно вход системы) и двумя выходами (ведущими к различным контурам или оборудованию соответственно).


• Сердечник клапана: подвижная часть внутри корпуса клапана, которая может вращаться или скользить и используется для переключения направления потока жидкости.


• Привод: включает ручной рычаг управления или электрический/пневматический привод, используемый для приведения в движение сердечника клапана для переключения направления потока.


• Уплотнения: например, резиновые кольца или уплотнения из политетрафторэтилена (ПТФЭ), обеспечивающие отсутствие утечек клапана во время работы.



2. Режимы работы

Трехходовые клапаны по способу управления можно разделить на ручные и электрические, с небольшими различиями в принципах работы:

(1) Ручной трехходовой клапан

Вращая ручку, положение сердечника клапана изменяется, позволяя жидкости во впускной трубе течь к одному из двух выпусков или распределяться пропорционально.

Сердечник клапана обычно имеет две основные структуры:

• Сердечник клапана L-типа: переключает жидкость на один выход, обеспечивая функцию «включения/выключения» или переключения.


• Сердечник клапана Т-типа: обеспечивает одновременный поток через оба выхода, распределяя поток в соответствии с определенным соотношением.



(2) Электрический трехходовой клапан

Сердечник клапана приводится в движение электрическим приводом и может получать сигналы контроля температуры или команды контроллера для автоматической регулировки.

Привод вращает сердечник клапана, изменяя направление потока жидкости или коэффициент распределения.

Его можно связать с системой контроля температуры для регулирования нагрузки или энергосберегающего контроля.

3. Принцип распределения жидкости

Прямоточное переключение (сердечник клапана L-типа): когда сердечник клапана поворачивается на определенный угол, жидкость может течь только от входа к назначенному выходу, а другой выход закрывается.

Пропорциональное распределение (сердечник клапана Т-типа): Угол поворота сердечника клапана контролирует размер отверстия двух выпускных отверстий, тем самым достигая пропорционального распределения горячей и холодной воды для обеспечения стабильной работы системы.

Положение сердечника клапана обычно определяется термостатом, контроллером или ручной регулировкой, что позволяет точно регулировать расход для достижения комфортного контроля температуры и экономии энергии.

4. Схема работы

Когда система нуждается в нагреве, сердечник клапана поворачивается, открывая выход A и закрывая выход B, позволяя горячей воде или горячему хладагенту течь к отопительному оборудованию.

Когда системе требуется охлаждение, сердечник клапана поворачивается, открывая выход B и закрывая выход A, позволяя холодной воде или холодному хладагенту течь к охлаждающему оборудованию.

В некоторых приложениях с пропорциональным распределением сердечник клапана может частично открывать выпускные отверстия A и B для обеспечения смешивания горячей и холодной воды или распределения потока.

5. Особенности и преимущества

Гибкое управление: направление потока можно регулировать вручную или автоматически, чтобы адаптироваться к различным требованиям нагрузки.

Энергоэффективность: точный контроль расхода за счет пропорционального распределения снижает потери энергии.

Простая установка: Компактная конструкция, может быть напрямую подключена к трубопроводу системы кондиционирования воздуха.

Защита системы: Предотвращает обратный поток и воздействие на систему, обеспечивая стабильную работу оборудования.

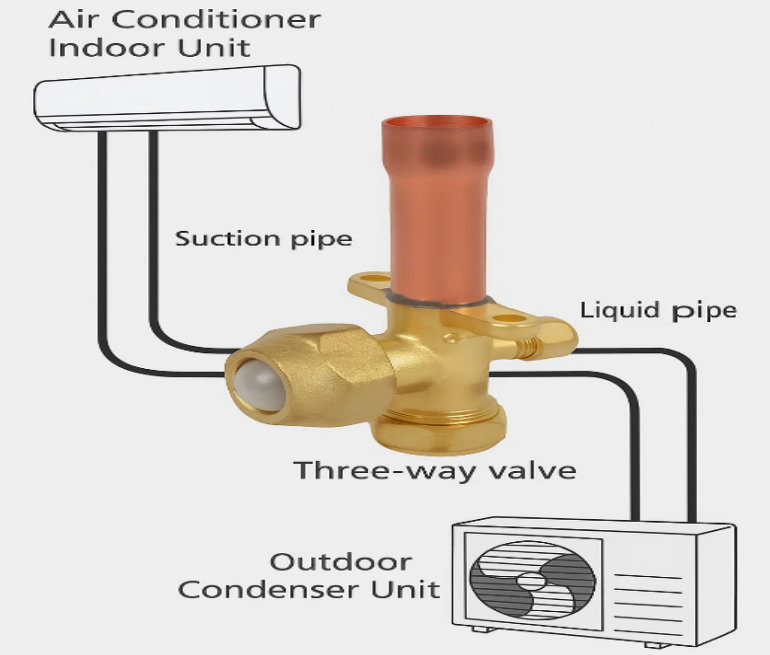

Какие бывают системы кондиционирования трехходовой клапан кондиционераs обычно используется в?

Трехходовые клапаны систем кондиционирования воздуха широко используются в современных системах кондиционирования воздуха, в первую очередь для управления направлением потока хладагента или охлажденной/горячей воды, обеспечения переключения охлаждения/нагрева, распределения потока и регулирования нагрузки на систему. Их прикладные характеристики незначительно различаются в зависимости от типа системы.

1. Центральные системы кондиционирования.

Сценарии применения: Системы водоснабжения или кондиционирования воздуха в крупных коммерческих зданиях, офисных зданиях, гостиницах, торговых центрах и т. д.

Функции:

• Регулирует поток охлажденной/горячей воды к различным оконечным устройствам (таким как фанкойлы или кондиционеры).


• Переключает поток воды или хладагента во время переключения режима охлаждения/нагрева.


• Работает в сочетании с термостатами или системами управления зданием (BMS) для достижения автоматического управления и энергосберегающей работы.



Преимущества: Он может централизованно управлять несколькими терминальными устройствами, обеспечивая стабильность и комфорт системы.

2. Терминальная система фанкойла (FCU)

Сценарии применения: офисы, конференц-залы, больничные палаты, гостиничные номера и т. д.

Функция:

• Управляет потоком холодной или горячей воды в фанкойл для регулирования температуры в помещении.
• Благодаря электрическому приводу он может автоматически распределять поток воды на основе сигналов контроля температуры в помещении.



Преимущества: Позволяет независимо регулировать температуру для каждой комнаты или зоны, повышая комфорт и энергоэффективность.

3. Система подогрева пола (лучистое отопление пола)

Сценарии применения: Жилые здания, виллы, общественные здания и другие места, где используются полы с подогревом на водной основе.

Функция:

• Распределяет горячую воду по трубам теплого пола в разных зонах для достижения зонального отопления.
• В сочетании с термостатом он обеспечивает автоматическое регулирование температуры в помещении.



Преимущества: Обеспечивает комфортный контроль температуры в помещении за счет точного распределения потока горячей воды при одновременной экономии энергии.

4. Мульти-сплит-система кондиционирования (VRF/VRV).

Сценарии применения: коммерческие комплексы среднего и большого размера, офисные здания и другие места, где требуются мульти-сплит-системы кондиционирования воздуха.

Функция:

• Управляет потоком хладагента во внутренний блок или блок рекуперации тепла при переключении между режимами охлаждения и обогрева.
• Работает с системным контроллером для достижения независимого контроля температуры и управления энергосбережением в нескольких зонах.



Преимущества: Обеспечивает эффективную работу мульти-сплит-систем и повышает комфорт в помещении.

5. Система теплового насоса

Сценарии применения: Жилые или коммерческие системы тепловых насосов типа «воздух/земля».

Функция:

• Осуществляет переключение между режимами нагрева и охлаждения, изменение направления потока хладагента или воды.
• Работает с автоматическими системами управления для повышения энергоэффективности.



Преимущества: Обеспечивает циркуляцию охлаждения и обогрева, а также энергосберегающее управление за счет переключения трехходового клапана.

В чем разница между электрическим трехходовым клапаном и ручным трехходовым клапаном?

Трехходовые клапаны для кондиционирования воздуха можно разделить на ручные трехходовые клапаны и электрические трехходовые клапаны в зависимости от метода управления. Они существенно различаются по принципу работы, сценариям применения и производительности системы.

1. Особенности ручного трехходового клапана

Простая конструкция: обычно состоит из корпуса клапана и ручки без электрических компонентов.

Гибкая работа: подходит для небольших систем или сценариев, где не требуется частое переключение.

Низкая стоимость и простое обслуживание: не требует источника питания или управляющего сигнала, что обеспечивает высокую надежность.

Ограничения: невозможно обеспечить дистанционное управление или автоматическую регулировку; На точность регулировки влияет вмешательство человека.

2. Особенности электрического трехходового клапана

Автоматизированное управление: Приводится в действие электрическим приводом и может получать сигналы от термостата или системы управления.

Высокоточная регулировка: позволяет добиться пропорционального распределения потока от 0 до 100%, адаптируясь к изменениям нагрузки.

Энергосбережение и высокая эффективность: в сочетании с интеллектуальной системой управления он может регулировать поток воды или направление потока хладагента в соответствии с фактическими потребностями, снижая потребление энергии.

Установка и обслуживание: Требуется электропитание и регулярный осмотр привода; обслуживание более сложное, чем у ручных клапанов.

Широкое применение: подходит для центральных систем кондиционирования, фанкойлов, мульти-сплит-систем, систем подогрева пола и других сценариев, требующих автоматической регулировки.

Какие параметры следует учитывать при выборе трехходового клапана?

1. Номинальный диаметр клапана: Номинальный диаметр клапана является основным параметром при выборе трехходового клапана, поскольку он определяет соответствие клапана и трубопровода. Слишком малый диаметр приведет к чрезмерному сопротивлению потоку, что повлияет на давление в системе, а также на подачу воды или охлаждающую способность оконечного оборудования; слишком большой диаметр увеличит стоимость и занимаемое пространство, а также может привести к неточному регулированию расхода. Как правило, соответствующий номинальный диаметр клапана следует выбирать на основе расчетного расхода системы и диаметра трубы, чтобы обеспечить бесперебойную работу системы.

2. Характеристики потока и значение Cv: Пропускная способность трехходового клапана обычно выражается значением Cv, которое представляет собой скорость потока на единицу давления. Правильный выбор значения Cv гарантирует, что открытие клапана соответствует расходу системы, что обеспечивает точное управление. Для пропорциональных регулирующих клапанов (таких как клапаны Т-типа) кривая потока должна быть максимально стабильной, чтобы обеспечить равномерное распределение горячей и холодной воды или хладагента, избегая колебаний температуры или нестабильности в системе.

3. Материал клапана: Материал клапана напрямую влияет на его коррозионную стойкость, устойчивость к давлению и срок службы. Обычные материалы корпуса клапана включают медь, латунь, нержавеющую сталь и пластик (например, ПВХ или ПП). Клапаны из меди или латуни обычно используются в системах водоснабжения, а клапаны из нержавеющей стали подходят для систем с высокими требованиями к устойчивости к коррозии или химическим средам. Пластиковые клапаны подходят для низкотемпературных или небольших водных систем. Выбор материала должен основываться на разумном соответствии типа среды, температуры и системных требований.

4. Номинальное давление: Номинальное давление трехходового клапана означает максимальное рабочее давление, которое может выдержать клапан. При выборе убедитесь, что номинальное давление клапана выше максимального рабочего давления системы, чтобы избежать утечек или повреждений. В холодильных системах высокого давления или промышленных системах кондиционирования воздуха следует выбирать клапаны, рассчитанные на высокое давление, чтобы обеспечить долгосрочную безопасную работу.

5. Метод управления: Трехходовые клапаны могут управляться вручную или электрически. Ручные клапаны подходят для небольших систем или сценариев, где не требуется частая регулировка; они просты в эксплуатации и имеют низкую стоимость. Электрические клапаны с приводом от привода обеспечивают дистанционное управление и автоматическую регулировку. Они подходят для центрального кондиционирования воздуха, фанкойлов, мульти-сплит-систем и систем подогрева пола, а также могут использоваться с термостатами или системами управления зданием для повышения комфорта системы и энергоэффективности.

Меры предосторожности при установке трехходовых клапанов

1. Подтвердите модель и характеристики клапана: Перед установкой тщательно убедитесь, что модель, диаметр, тип сердечника трехходового клапана, материал и метод управления соответствуют требованиям конструкции системы. Неправильные модели или диаметры могут привести к недостаточному потоку, увеличению потерь давления в системе или невозможности достижения требуемого направления потока.

2. Проверьте целостность клапана: Перед установкой проверьте клапан на наличие царапин, трещин, повреждений уплотнений или заклинивания сердечника клапана, вызванного во время транспортировки. Немедленно заменяйте или устраняйте любые неисправности, чтобы предотвратить утечки или неисправности во время работы системы.

3. Содержите трубопроводы в чистоте: Перед установкой очистите трубы от сварочного шлака, загрязнений, масла и т. д., чтобы предотвратить попадание посторонних предметов в клапан и привести к заклиниванию сердечника клапана или плохой герметизации. В системах холодного или горячего водоснабжения трубы следует очистить перед установкой клапана.

4. Маркировка направления установки и направления потока: Трехходовые клапаны обычно имеют четкую маркировку направления потока (стрелки или маркировку на выходе «A/B»). Во время установки клапан должен быть установлен правильно в соответствии с расчетным направлением потока. Неправильная ориентация установки может привести к неисправности клапанов, нарушению переключения или правильного распределения потока и даже к повреждению сердечника клапана и уплотнений.

5. Обеспечьте соосность клапана с трубопроводом: Во время установки убедитесь, что ось клапана совмещена с трубопроводом, чтобы избежать неравномерной нагрузки на корпус клапана. Несоосность или принудительное соединение могут привести к повреждению уплотнений клапана, заклиниванию сердечника клапана или утечкам в интерфейсе.

6. Герметизация и затяжка интерфейса: Резьбовые соединения: используйте уплотнительную ленту или герметик, чтобы избежать чрезмерной затяжки и деформации корпуса клапана. Фланцевые соединения: затягивайте болты равномерно, чтобы предотвратить концентрацию напряжений и утечки. Сварные соединения: обратите внимание на температуру и расположение сварки, чтобы предотвратить попадание сварочного шлака в клапан.

7. Избегайте прямого стресса или вибрации: После установки избегайте прямого воздействия напряжения трубопровода или вибрации на корпус клапана. Используйте опоры или крепежные детали трубопровода, чтобы уменьшить нагрузку и продлить срок службы клапана.

8. Электрические соединения для электрических трехходовых клапанов: Для электрических трехходовых клапанов провода должны быть подключены правильно в соответствии с руководством по эксплуатации, обеспечивая хороший управляющий сигнал, напряжение питания и заземление. После установки проверьте работу привода, чтобы убедиться, что он работает правильно, избегая ошибок в проводке, которые могут помешать автоматической регулировке клапана.

9. Место установки и пространство для обслуживания: Трехходовой клапан следует устанавливать в месте, удобном для эксплуатации, осмотра и технического обслуживания. Убедитесь, что шток клапана или привод могут работать свободно и оставить достаточно места для будущего обслуживания или замены.

10. Ввод системы в эксплуатацию после установки: После установки выполните ручной или электрический пробный пуск клапана, чтобы проверить его переключение, распределение потока и герметичность. При обнаружении каких-либо отклонений немедленно отрегулируйте или замените клапан, чтобы обеспечить безопасную и стабильную работу после запуска системы.

трехходовой клапан кондиционера является ключевым компонентом управления в системах кондиционирования воздуха, в основном используется для регулирования потока хладагента или охлажденной/горячей воды, переключения между охлаждением и обогревом, а также распределения охлажденной/горячей воды. Он изменяет путь жидкости посредством движения сердечника клапана и может управляться вручную или автоматически с помощью электрического привода. Трехходовые клапаны широко используются в центральном кондиционировании воздуха, фанкойлах, полах с подогревом, мульти-сплит-системах и системах тепловых насосов, повышая комфорт системы, энергоэффективность и стабильность работы. Правильный выбор, правильная установка и регулярное техническое обслуживание имеют решающее значение для обеспечения долгосрочной и надежной работы трехходового клапана.
